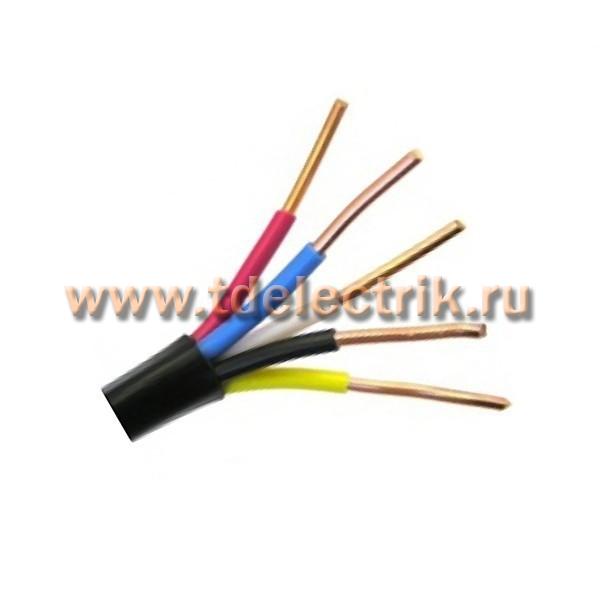

Кабель ВВГнг(А)-LS 5х150

Изоляция Кабеля ВВГнг-LS выполняется из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).Внутренняя экструдированная оболочка ВВГнг-LS накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм. Кабели с секторными жилами допускается изготовлять без внутренней оболочки, в этом случае поверх скрученных изолированных жил должна быть наложена с перекрытием одна или две ленты из полиэтилентерефталатной пленки или термоскрепленного полотна. Наружная оболочка ВВГнг-LS выполняется из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.Кабель ВВГнг-LS, не распространяет горение, с низким дымо- и газовыделением предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт. Кабели ВВГнг-LS предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабель ВВГнг-LS не распространяет горение при прокладке в пучках.

Расшифровка маркировки ВВГнг-LS

В - изоляция из ПВХ пластиката
В - ПВХ оболочка
Г - отсутствие защитного покрова поверх брони "Голый"
нг - покрытие из ПВХ пластиката пониженной горючести
LS - низкое дымо- и газовыделение

Технические характеристики кабеля ВВГнг-LS 5x150:

- Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -30°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
кабелей одножильных - 10 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
- Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при к.з.: + 400°С
- Строительная длина кабелей для сечений основных жил:
1,5 16 мм² - 450 м
25 70 мм² - 300 м
95 мм² и выше - 200 м
- Вес кабеля ВВГнг-LS зависит от диаметра и количества жил;
- Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
- Срок службы: 30 лет.

Табличные данные для расчета веса провода в зависимости от сечения:
