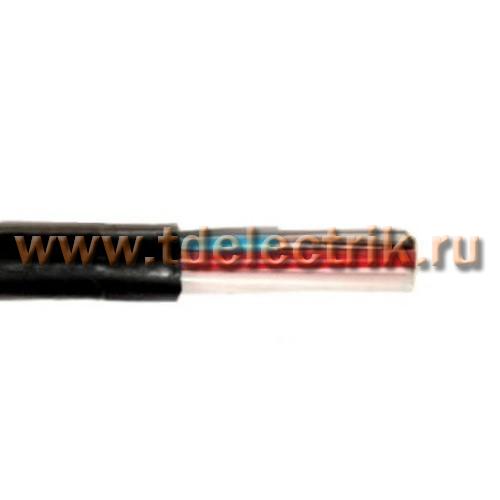

Кабель КВВГ 4х1,5

Кабель КВВГ – контрольный кабель с медными жилами в ПВХ изоляции. Не распространяет горение при одиночной прокладке. Кабель применяются для передачи и распределения электроэнергии  где номинальное переменное  напряжение  до 660 В частоты до 100 Гц или постоянное напряжение до 1000 В. КВВГ прокладывается в помещениях, каналах, туннелях, в агрессивной среде, без механических влияний на кабель. Возможна прокладка кабелей КВВГ в земле (траншеях) если кабель защищен в местах выхода на поверхность.

Расшифровка маркировки КВВГ

К - кабель контрольный.
В - изоляция жил из поливинилхлоридного пластиката
В - оболочка из поливинилхлоридного пластиката
Г - без брони (отсутствие защитных покровов)

Технические характеристики кабеля КВВГ

- Виды климатического исполнения кабелей:
   УХЛ категорий размещения 1 - 5,
   Т (кабели в тропическом исполнении) категорий размещения 2 - 5 по ГОСТ 15150-69
- Рабочая температура окружающей среды: от -50°С до +50°С
- Относительная влажность воздуха при температуре +35°С: 98%
- Номинальная толщина изоляции для жил сечением:
   0.75 - 2.5 мм2 - 0.6 мм
   4 - 6 мм2 - 0.7 мм
   10 мм2 - 0.9 мм
- Электрическое сопротивление изоляции жил при температуре 20°С сечением:
   0.75 - 1.5 мм2 - не менее 10 МОм*км
   2.5 - 4.0 мм2 - не менее 9 МОм*км
   6 мм2 - не менее 6 МОм*км
- Длительно допустимая температура нагрева жил при эксплуатации: +70°С
- Кабели устойчивы к монтажным изгибам.
- Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:
   для кабелей наружным диаметром до 10 мм включ.: не менее 3-х диаметров кабеля
   для кабелей наружным диаметром 10-25 мм включ.: не менее 4-х диаметров кабеля
- Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля
- Строительная длина кабелей: не менее 150 м
- Срок службы:
   при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;
   при прокладке в помещениях, каналах, туннелях, не менее: 25 лет
- Гарантийный срок эксплуатации: 3 года со дня ввода кабеля в эксплуатацию

Табличные данные для расчета веса провода в зависимости от сечения:
